Van điều khiển thủy lực

Van thủy lực (Hydraulic Valves) là thiết bị cơ khí có chức năng điều khiển, kiểm soát và phân phối chất lỏng thủy lực, đồng thời điều chỉnh áp suất, lực, mô-men xoắn và chuyển động của động cơ trong các hệ thống và dụng cụ thủy lực. Chúng được ứng dụng rộng rãi trong các ngành công nghiệp, máy móc, ô tô và xưởng đúc.

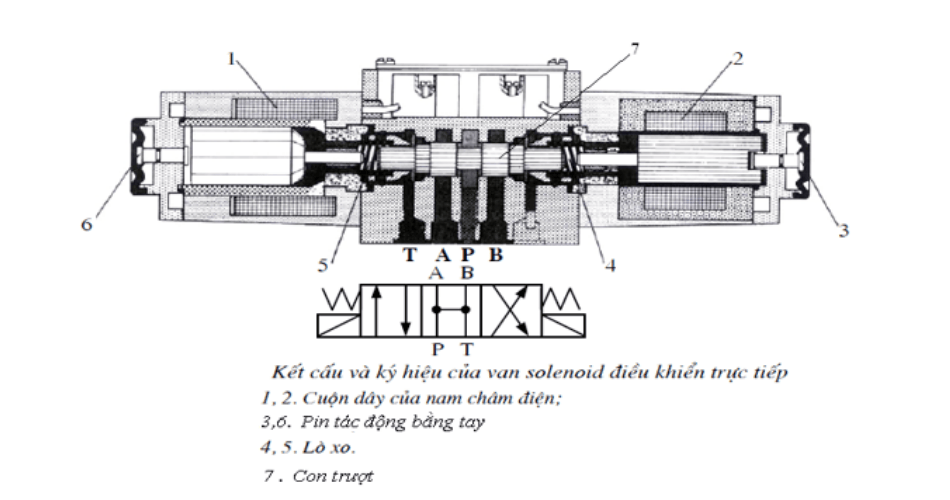

Cấu Tạo Của Van Thủy Lực Xe Nâng

Van thủy lực trong xe nâng đóng vai trò quan trọng trong việc kiểm soát dòng chảy dầu, áp suất và hướng di chuyển của xi lanh nâng hạ. Dưới đây là chi tiết về cấu tạo của loại van này.

Thân van

Thân van là bộ phận vỏ ngoài, thường được làm bằng gang, thép hoặc hợp kim nhôm để chịu được áp suất cao. Bên trong chứa các khoang dầu và đường dẫn dầu.

Cửa dầu vào/ra (Ports)

Bao gồm các cổng kết nối với hệ thống ống dẫn dầu. Thông thường có các cửa:

P (Pump) – Cửa dầu vào từ bơm.

T (Tank) – Cửa dầu về thùng chứa.

A & B – Cửa cấp dầu đến xi lanh nâng hạ.

Lõi van (Piston hoặc Spool)

Lõi van dịch chuyển bên trong thân van để điều khiển hướng dầu. Nó có thể có nhiều rãnh và lỗ để thay đổi đường dầu khi di chuyển.

Lò xo hồi (Spring Return)

Lò xo giúp đưa lõi van về vị trí ban đầu khi không có lực tác động. Trong van điều khiển bằng tay hoặc điện từ, lò xo giúp tự động đóng/mở.

Cuộn điện từ (Solenoid) hoặc Tay gạt

Van điện từ sử dụng dòng điện để kích hoạt van.

Van cơ sử dụng tay gạt để điều chỉnh hướng dòng dầu.

Bộ điều chỉnh áp suất & tiết lưu

Một số van có bộ chỉnh áp để kiểm soát lực nâng hạ. Ngoài ra, van tiết lưu giúp kiểm soát tốc độ di chuyển của xi lanh.

Các loại van điều khiển thủy lực và nguyên lý hoạt động

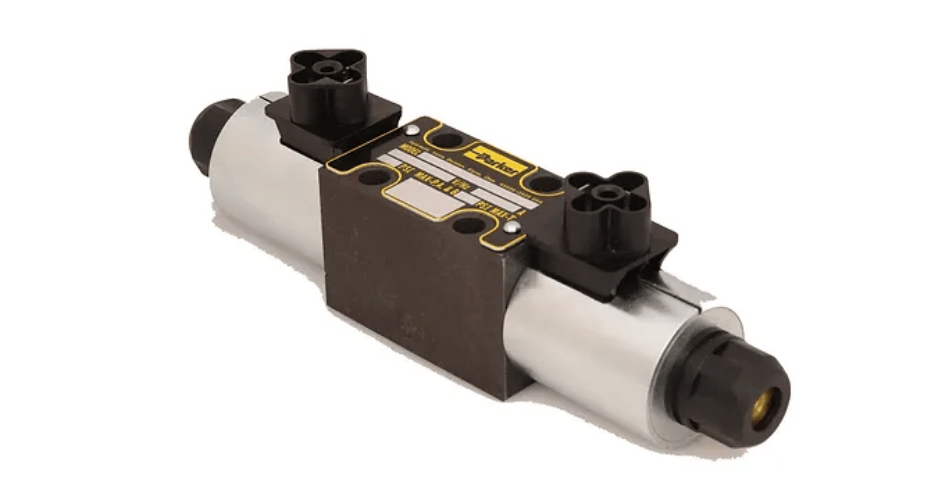

Van điều khiển hướng (Directional Control Valve)

Chức năng: Kiểm soát hướng dòng dầu chảy đến xi lanh hoặc mô-tơ thủy lực.

Nguyên lý hoạt động:

Van có các cửa dầu (P: áp suất, T: hồi dầu, A/B: cửa điều khiển).

Khi cần điều khiển được gạt, van sẽ thay đổi vị trí trượt bên trong để cho phép dầu đi theo hướng mong muốn.

Ví dụ: Khi nâng hàng, dầu sẽ được cấp vào xi lanh nâng qua cửa A, và dầu hồi về thùng qua cửa T. Khi hạ hàng, dầu được dẫn vào cửa B và hồi về thùng qua cửa T.

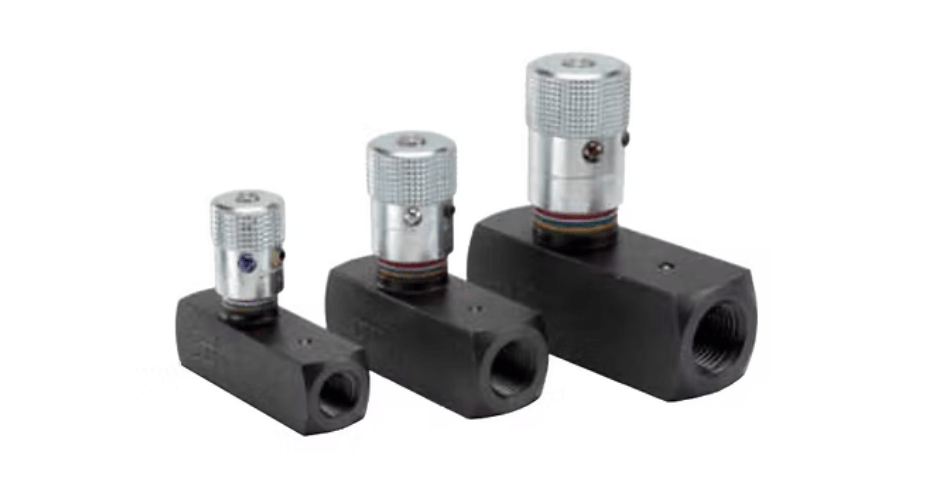

Van tiết lưu (Flow Control Valve)

Chức năng: Điều chỉnh tốc độ của dòng dầu, từ đó kiểm soát tốc độ nâng hạ và nghiêng.

Nguyên lý hoạt động:

Van có một lỗ tiết lưu có thể điều chỉnh kích thước.

Khi giảm kích thước lỗ tiết lưu, lưu lượng dầu giảm, làm chậm tốc độ xi lanh. Ngược lại, khi mở rộng lỗ, dòng dầu tăng, tốc độ xi lanh nhanh hơn.

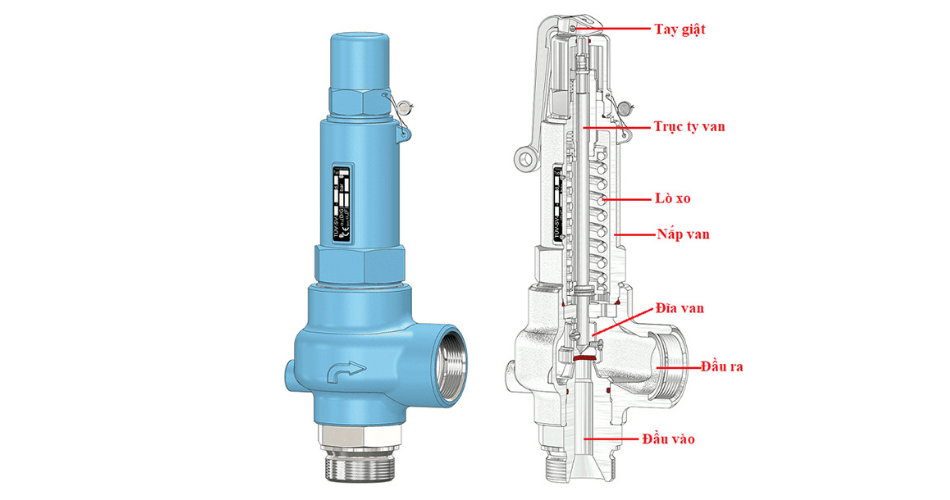

Van an toàn (Pressure Relief Valve)

Chức năng: Bảo vệ hệ thống thủy lực khỏi áp suất quá cao, ngăn ngừa hư hỏng.

Nguyên lý hoạt động:

Khi áp suất dầu vượt mức giới hạn cài đặt, van sẽ mở để dầu chảy về thùng chứa, giảm áp suất trong hệ thống.

Khi áp suất quay lại mức bình thường, van sẽ đóng lại để dầu tiếp tục hoạt động bình thường.

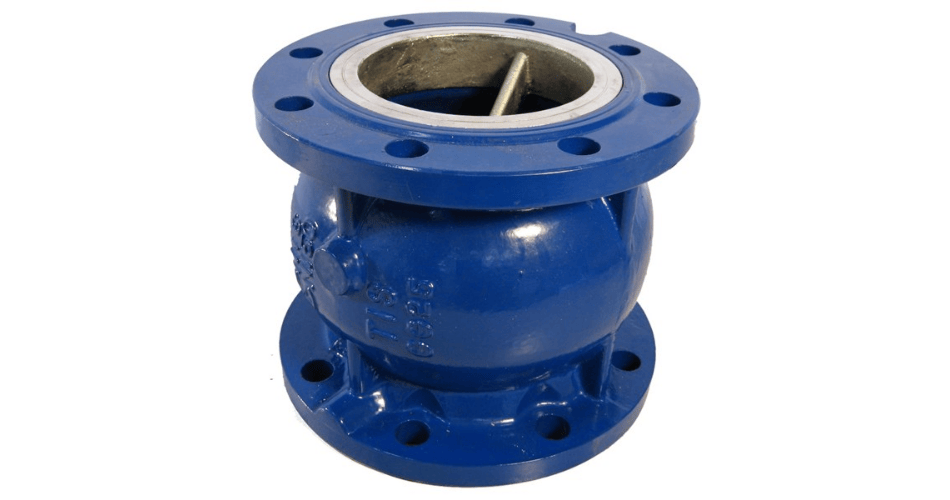

Van một chiều (Check Valve)

Chức năng: Ngăn dầu chảy ngược, đảm bảo áp suất duy trì ổn định trong hệ thống.

Nguyên lý hoạt động:

Van chỉ cho dầu chảy theo một hướng, khi có áp suất ngược, bi van hoặc đĩa van sẽ đóng lại để ngăn dòng dầu hồi lại.

Điều này giúp xi lanh giữ tải mà không bị trôi khi không có tác động điều khiển.

Các vấn đề có thể gặp phải ở van điều khiển thủy lực trên xe nâng

Trong quá trình vận hành xe nâng, van điều khiển thủy lực có thể gặp một số sự cố làm ảnh hưởng đến hiệu suất làm việc và độ an toàn. Dưới đây là những vấn đề phổ biến cùng nguyên nhân và cách khắc phục.

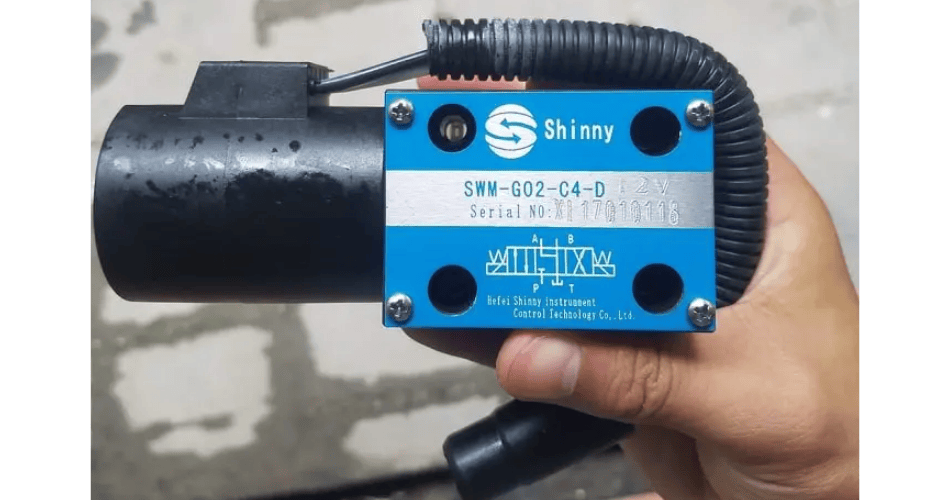

Van bị kẹt, khó điều khiển

Nguyên nhân:

Cặn bẩn, tạp chất trong dầu thủy lực bám vào van, làm tắc kênh dẫn dầu.

Lò xo trong van bị gãy hoặc mòn, khiến van không thể trở lại vị trí ban đầu.

Van bị oxy hóa, rỉ sét do môi trường làm việc ẩm hoặc dầu thủy lực nhiễm nước.

Cách khắc phục:

Kiểm tra và vệ sinh van định kỳ, loại bỏ cặn bẩn.

Thay thế dầu thủy lực mới nếu phát hiện dầu bị bẩn hoặc nhiễm nước.

Nếu lò xo bị hỏng hoặc van bị mòn, cần thay thế linh kiện mới.

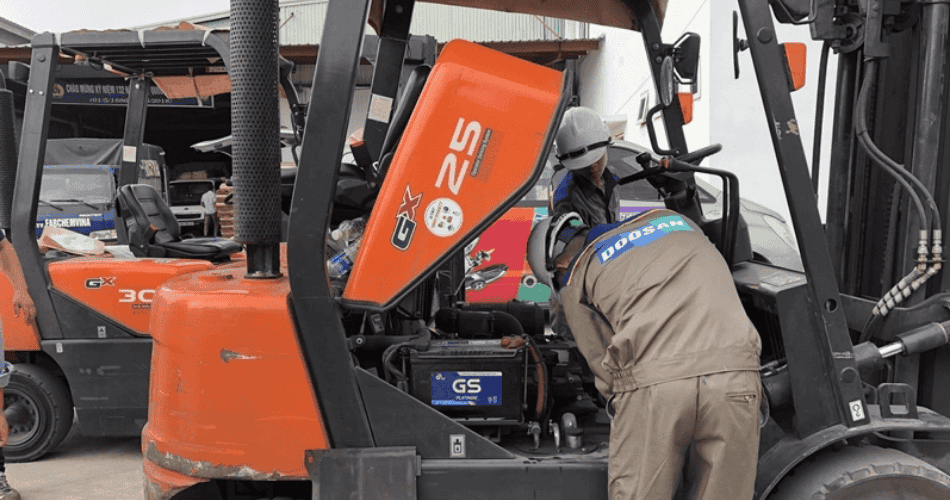

Van rò rỉ dầu

Nguyên nhân:

Gioăng (phớt) làm kín bị mòn hoặc hư hỏng sau thời gian dài sử dụng.

Các mối nối giữa van và đường ống dầu bị lỏng hoặc nứt.

Áp suất dầu quá cao gây nứt vỡ van hoặc làm xì dầu qua các khe hở.

Cách khắc phục:

Kiểm tra gioăng làm kín và thay thế nếu phát hiện hư hỏng.

Siết chặt các mối nối để đảm bảo không có rò rỉ.

Kiểm tra và điều chỉnh áp suất dầu về mức tiêu chuẩn theo khuyến nghị của nhà sản xuất.

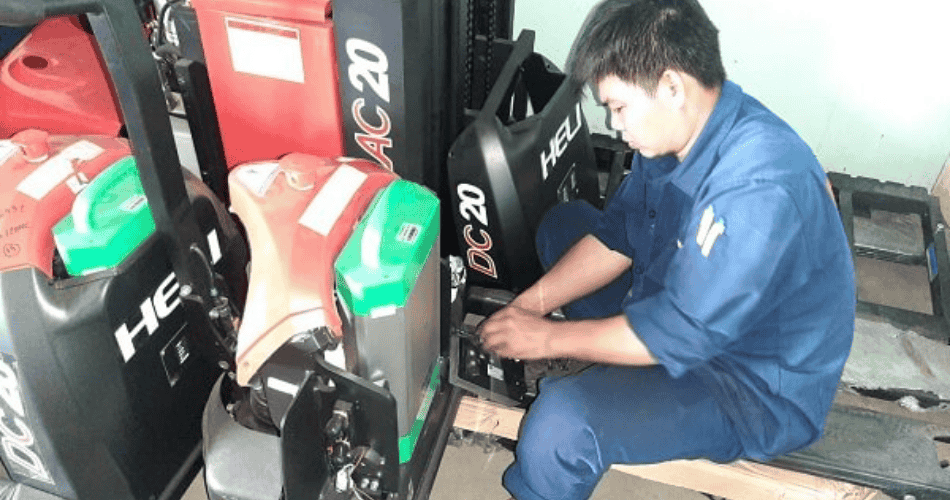

Van hoạt động không ổn định, mất kiểm soát dòng dầu

Nguyên nhân:

• Lõi van bị mài mòn hoặc hư hỏng, khiến dòng dầu không được kiểm soát chính xác.
• Hệ thống điều khiển bị lỗi, không phản hồi đúng khi vận hành.
• Lượng dầu trong hệ thống không đủ hoặc dầu có độ nhớt không phù hợp.

Cách khắc phục:

• Kiểm tra lõi van, nếu bị mòn hoặc hỏng, cần thay thế để đảm bảo hoạt động ổn định.
• Kiểm tra hệ thống điều khiển thủy lực, sửa chữa hoặc thay thế các bộ phận hỏng hóc.
• Đảm bảo lượng dầu trong thùng chứa đủ tiêu chuẩn và sử dụng dầu có độ nhớt phù hợp.

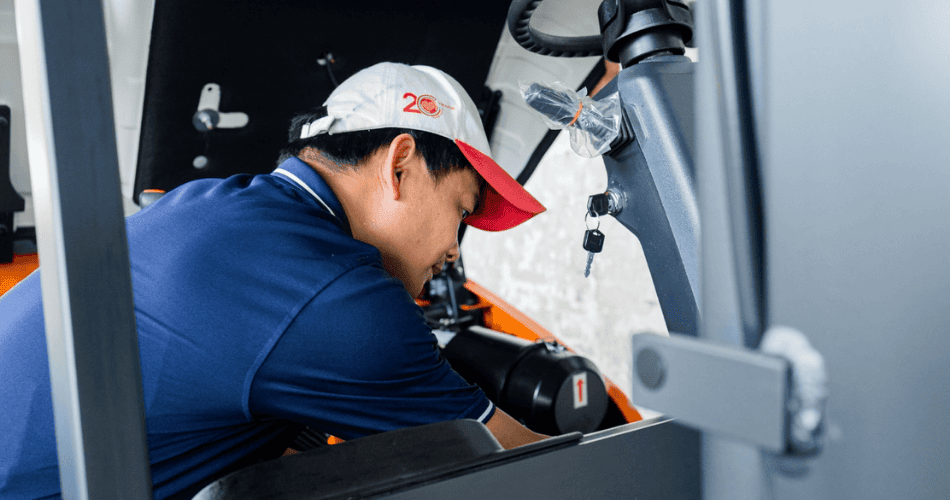

Van bị nóng quá mức khi hoạt động

Nguyên nhân:

• Dầu thủy lực bị bẩn hoặc kém chất lượng, làm tăng ma sát trong hệ thống.
• Áp suất trong hệ thống quá cao, khiến van làm việc liên tục và tỏa nhiệt nhiều.
• Hệ thống làm mát không hoạt động hiệu quả, khiến nhiệt độ dầu tăng cao.

Cách khắc phục:

• Kiểm tra và thay dầu thủy lực định kỳ để đảm bảo chất lượng dầu luôn tốt.
• Điều chỉnh áp suất thủy lực về mức phù hợp theo thông số kỹ thuật của xe nâng.
• Kiểm tra bộ làm mát dầu, vệ sinh hoặc thay thế nếu phát hiện hoạt động kém hiệu quả.

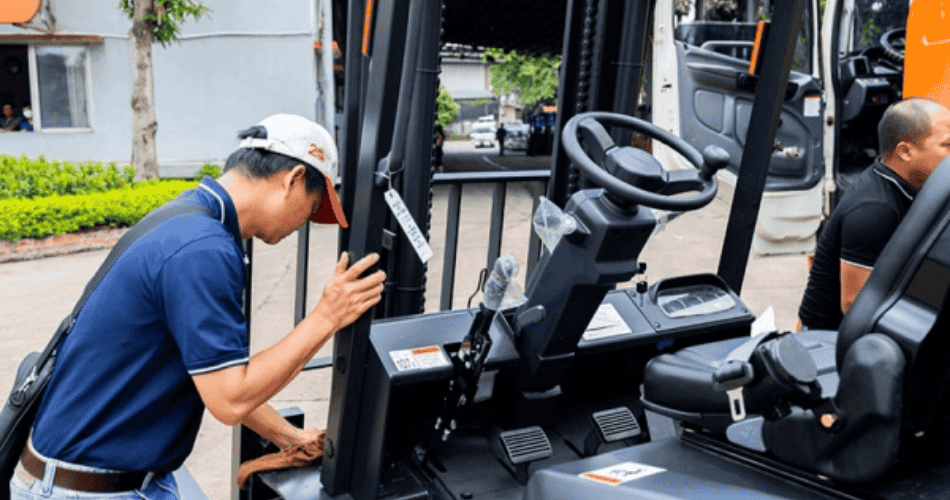

Van không phản hồi hoặc chậm phản hồi khi thao tác

Nguyên nhân:

• Màng lọc dầu bị tắc, khiến dầu không thể chảy vào van đúng tốc độ.
• Bơm thủy lực hoạt động yếu, không cung cấp đủ áp suất cho hệ thống.
• Van bị mòn hoặc hỏng, làm giảm độ chính xác khi vận hành.

Cách khắc phục:

• Vệ sinh hoặc thay mới bộ lọc dầu để đảm bảo dòng dầu lưu thông tốt.
• Kiểm tra bơm thủy lực, nếu phát hiện hoạt động yếu, cần sửa chữa hoặc thay mới.
• Nếu van bị mòn nặng, cần thay thế bằng van mới để đảm bảo hiệu suất làm việc.
